Практический курс по работе с ЧПУ-фрезерным станком по дереву. Вы пройдёте весь путь: от выбора материала и инструмента до подготовки файлов и запуска обработки на станке. Освоите ArtCAM и NCstudio, научитесь проверять проекты и избегать типичных ошибок. Подойдёт тем, кто хочет получить базу и дальше развиваться самостоятельно.
ГРАФИК И ЦЕНЫ
Длительность – 40 часов
График – по договорённости
Стоимость: 40000 руб
Программа курса
1. Основы ЧПУ-фрезерования и материаловедения
1.1 Теория обработки на ЧПУ-станке
Разбор основных типов обработки по дереву: профильная (контурная) резка, гравировка по средней линии и 3D-фрезерование. Участники понимают, в чём различия между методами, для каких задач каждый подходит, какие есть ограничения и типичные ошибки. Отдельно рассматриваются стратегии фрезерования (попутная и встречная) и их влияние на качество поверхности.
1.2 Инструмент и устройство станка
Знакомство с фрезами для работы по дереву: торцовые, шаровые, V-образные и специальные. Как выбирать фрезу под задачу, материал и глубину резания, как понимать её параметры и вовремя замечать износ.

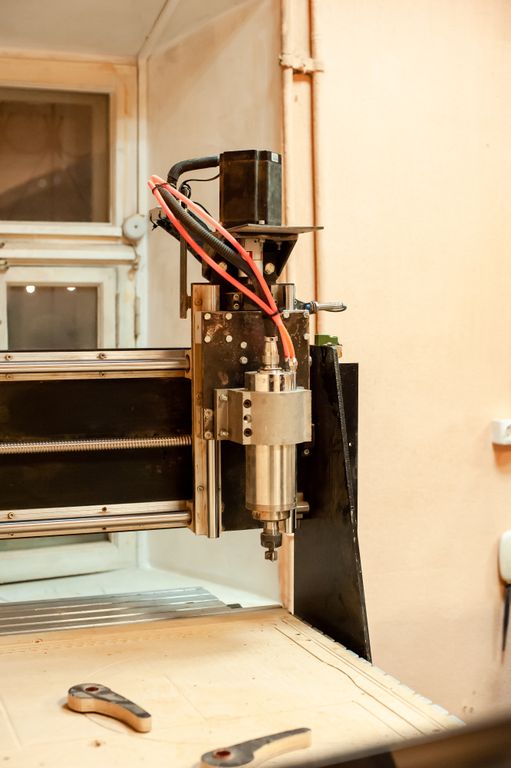

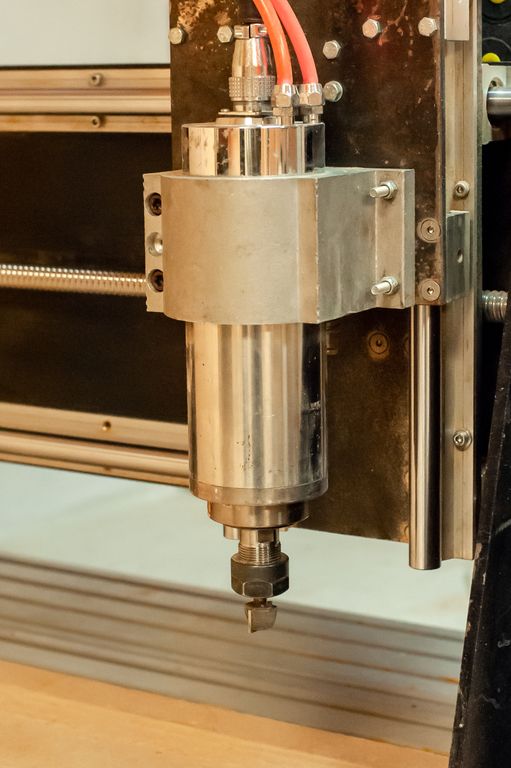

Обзор устройства 3-осевого ЧПУ-станка: шпиндель, оси X/Y/Z, система приводов, рабочий стол, крепление заготовок и система управления.
1.3 Материалы и заготовки
Свойства древесины и древесных плит: мягкие и твёрдые породы, фанера, МДФ. Влияние влажности на точность обработки и качество результата. Как выбирать материал и размер заготовки под конкретный проект.
1.4 Безопасность
Базовые правила безопасной работы на ЧПУ-станке: защита от движущихся частей, пыли и стружки, работа с электрооборудованием, аварийная остановка и поведение в нестандартных ситуациях.
2. Проектирование в ArtCAM
2.1 Интерфейс и логика работы
Знакомство с интерфейсом ArtCAM, настройка рабочего пространства, создание проекта и задание размеров обрабатываемой поверхности.
2.2 Работа с векторами
Создание и редактирование векторных контуров: простые фигуры, кривые Bezier, трассировка растровых изображений, группировка элементов и булевы операции. Трансформации (масштаб, поворот, отражение), точное позиционирование с помощью сетки и направляющих.
2.3 Фрезы и режимы резания в ArtCAM
Создание и настройка библиотеки фрез, задание параметров инструмента, выбор скоростей подачи и вращения шпинделя для разных материалов и операций.
2.4 Профильная обработка
Подготовка контуров для резки, настройка параметров обработки, расчёт и визуализация траектории инструмента. Анализ и исправление ошибок до запуска на станке. Экспорт управляющих программ (G-code).
2.5 Гравировка по средней линии
Принцип V-гравировки, выбор угла фрезы и глубины резания. Создание текстов, декоративных элементов и орнаментов, комбинирование графики.
2.6 3D-фрезерование
Импорт и подготовка 3D-моделей, выбор стратегии обработки, подбор инструмента, настройка параметров слоёв. Предпросмотр и расчёт времени обработки, поиск ошибок до запуска.
3. Работа на станке и NCstudio
3.1 Интерфейс NCstudio
Навигация по программе управления станком, режимы работы (ручной и автоматический), основные команды и сообщения системы.
3.2 Работа с управляющими программами
Загрузка и визуальная проверка G-code, базовое понимание структуры кода, поиск критичных ошибок до запуска.
3.3 Координаты и установка заготовки
Машинные и рабочие системы координат, установка нулей по X/Y/Z, выбор точки отсчёта. Способы крепления заготовок. Проверочный «сухой» прогон.
3.4 Настройки, калибровка и безопасность у станка
Базовые настройки станка, проверка осей, простая пользовательская калибровка. Работа с аварийной кнопкой и правила поведения во время обработки.
3.5 Практика обработки
Первый запуск на мягком материале и серия практических упражнений: профильная резка, гравировка и 3D-фрезерование. Полный цикл — от загрузки файла до анализа результата.
Результат курса
-
понимание принципов работы ЧПУ-фрезерного станка по дереву;
-
умение готовить проекты в ArtCAM и проверять их до запуска;
-
уверенность в работе с NCstudio и станком;
-
самостоятельное выполнение профильной обработки, гравировки и простых 3D-изделий;
-
понимание, как выбирать инструмент, материал и режимы обработки под задачу.
Внимание! Участник курса обязан:
• безусловно соблюдать технику безопасности (в курс включен подробный инструктаж по ТБ и подпись соответствующих документов)
• выполнять указания преподавателей
• бережно относиться к инструменту (сломал - принеси новый!)
• забрать свои изделия (материалы, вещи и проч.) в день завершения курса(в крайних случаях участник может забрать изготовленные изделия не позднее, чем через 7 дней после завершения курса по согласованию с Мастером, указав ФИО, телефон и дату курса). Далее изделия отправляются в утиль)
